水平膨胀仪：DIL2010/2012/2016

用于测定热膨胀系数(ASTM E-228)

玻璃化转变温度以及膨胀软化点



 Orton水平膨胀仪，型号DIL2010/2012/2016是标准的水平膨胀仪，与ASTM E-228和C-372标准方法完全对应的数字化膨胀仪，测定从-170℃～500℃或室温～1000/1200/1600℃的温度区间内玻璃样品的膨胀以及软化特性。Orton的软件可以快速而且准确地确定玻璃化转变温度(Tg)以及玻璃膨胀软化点(Ts)；在指定温度范围，Orton软件可以快速准确地计算出热膨胀系数（CTE）或者α。

描述

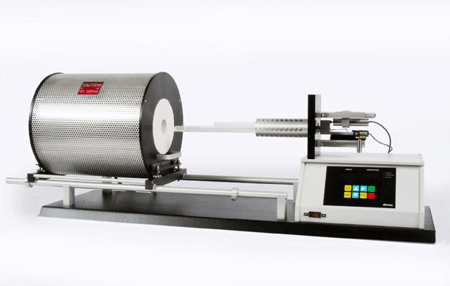

 Orton玻璃膨胀仪（型号DIL2010/  2012/2016）由铁铬铝、硅碳棒或硅钼棒耐热电阻为加热元件的管式炉、“S”型样品/控制热电偶、接触压力可调以及精密的LVDT系统构成。烧结石英样品或刚玉支架以及顶杆，可以放置长至50mm（2"）以及截面为20mm（3/4"）。加热速度由界面友好的Orton PID系统控制，数据储存在单板机上，待测试结束后，数据可以通过RS 232串行口下载到用户的计算机上；或者用户可以提供一台电脑，通过RS 232串行口直接与Orton PID控制仪连接，进行实时监控。

软件

 Orton为用户提供直观、界面友好、基于Windows 2000/XP的分析软件，PC机可以为测试时间特别长的过程采集32,000组数据（时间/温度/线性增长百分数，按1秒采集一组数据计算，可以连续工作8.9小时），软件可以对6组数据进行比较、数据可以图形的方式打印或者以表格的形式打印或者输出ASCII文件。软件功能包括：温度或时间区域内比较、线性增长百分数的比较、膨胀系数的差值或平均值、玻璃化转变温度的计算、玻璃膨胀软化点的计算、a-b石英转变温度的计算、任何温度范围内的膨胀系数的计算。右图是计算机屏幕显示自动测定玻璃化转变温度（Tg）以及膨胀软化点温度（Ts）。

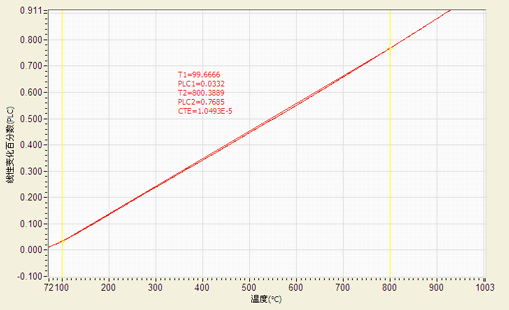

右图为计算机屏幕显示的一系列温度范围内自动计算的玻璃样品的热膨胀系数（CTE）。

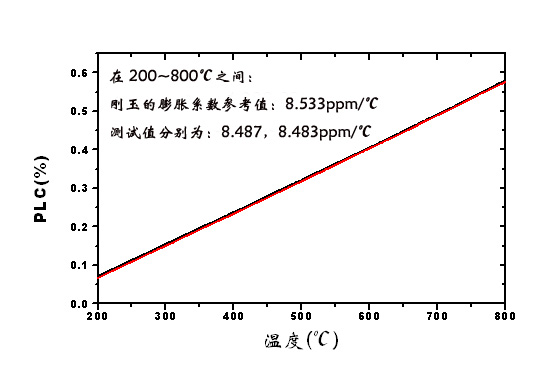

Orton的膨胀仪具有优异的重复性和数据准确性，膨胀系数的重复性优于0.1％，如下图所示，是刚玉样品连续两次的测试结果，在200~800℃之间，两次测试数据曲线（红线和黑线）完全重合，而且得到的刚玉膨胀系数与参考值相差0.56%。

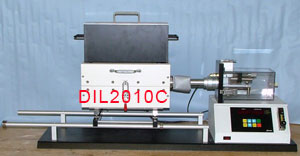

DIL2010/2012/2016水平膨胀仪的指标

型号	DIL 2010B	DIL 2010C	DIL 2010STD	DIL 2012STD	DIL 2016STD
温度范围	室温至1,000℃	室温至1,000℃ 或-170℃至+500℃	室温至1,000℃	室温至1,200℃	室温至1,600℃
热电偶	"N"型		"S" 型
样品支架以及顶杆	烧结石英			刚玉
样品最大尺寸	长50mm，直径20mm	长50mm，直径10mm	长50mm，直径20mm
LVDT 位移范围	±0.100 inch  (±2.54 mm)
样品接触压力	固定，113g	可调，最小4g
温度控制	用户可编程，20段，带熔融保护的PID控制器
加热速率	1至30℃分钟，0.01℃的增量				1至15℃/钟，0.01℃的增量
数据采集	Orton在线计算机（数据以1℃的温度间隔储存于在线计算机中，可以将数据下载到独立的PC机上）
数据分析	Orton 数据分析软件(需要Windows 2000/XP)
计算机接口	通过RS232电缆通讯(需要Windows 2000/XP)
仪器大小 长 x 宽 x 高	28"x14"x15"  (710x360x380 mm)	49"x14"x24"  (1,250x360x600 mm)	49"x14"x17" (1,250x360x430 mm)		56"x14"x17" (1,420x360x430 mm)
电源要求	240伏, 10安,50/60 Hz				240 VAC, 20 A,  50/60Hz
